Одной из самых распространённых технологий, использующихся при организации крупных и географически распределённых телекоммуникационных сетей, является технология SDH (Synchronous Digital Hierarchy). Преимущества технологии SDH известны:

  • надёжность, отказоустойчивость и защищённость,
  • высокие скоростные показатели,
  • возможность передачи любых типов данных,
  • развитые средства мониторинга и управления,
  • высокая степень стандартизации.

Благодаря перечисленным преимуществам сети SDH получили широкое признание среди операторов телефонной и мобильной связи, поставщиков кабельного телевидения, провайдеров Интернет-доступа и т. д. Технология SDH лежит в основе предоставления подавляющего большинства услуг, в связи с чем учёт ресурсов сетей SDH становится чрезвычайно важной задачей.

Учёт физической составляющей сети SDH в системе Naumen Inventory обеспечивает модуль Telecom. Задачи же учёта логических ресурсов сети SDH решает модуль SDH. Модуль SDH представляет собой расширяемый с точки зрения функциональности модуль, полностью соответствующий спецификации технологии SDH.

Модуль SDH системы Naumen Inventory позволяет:

  • Хранить информацию о логических ресурсах сети SDH (мультиплексных секциях, трейлах, STM, виртуальных контейнерах VC, каналах SDH)

    Функционал модуля позволяет учитывать магистральные каналы: мультиплексные секции и трейлы, моделировать их структуру (ёмкость) с помощью объектов STM и VC, а также учитывать пользовательские каналы (потоки E1, E3, E4), проходящие по сети SDH. Для каждого типа каналов предусмотрены специфические атрибуты (интерфейс, скорость, уровень защиты и т. д.), позволяющие учесть всю специфику данной технологии.

  • Вести историю действий с ресурсами сети SDH

    Учёт изменений параметров каналов и мультиплексных секций, а также модернизации маршрута их прохождения по сети важен при анализе загруженности сети, развития предоставляемых на её основе сервисов и услуг, а также для определения качества работы и надёжности сети в целом. Модуль SDH системы Naumen Inventory позволяет реализовать для ресурсов сети SDH жизненный цикл любой сложности, а также вести детальную историю изменения их параметров. Кроме того, модуль реализует встроенные алгоритмы, автоматизирующие процессы модернизации (версионирования) каналов.

  • Осуществлять интеграцию с системами управления SDH

    Большую часть информации о текущей конфигурации сети SDH можно почерпнуть из систем управления SDH. Модуль SDH предоставляет встроенные легко модифицируемые механизмы, позволяющие интегрироваться с различными системами управления SDH и переносить из них информацию о логических и физических ресурсах сети. Это значительно сокращает объём ручного ввода учётных данных, экономя время технических специалистов.

  • Планировать использование ресурсов сети SDH и конфигурировать сервисы

    Модуль SDH позволяет анализировать ёмкость (пропускную способность) и текущую загруженность различных узлов сети SDH, а также всей сети SDH в целом. Менеджеры и технические специалисты могут производить резервирование тех или иных ресурсов (например, виртуальных контейнеров, целых STM, портов оборудования и т.д.) для организации новых и усовершенствования имеющихся сервисов. Наконец, построение отчётов о динамике использования ресурсов SDH-сети позволяет заблаговременно оценивать необходимость её расширения.

  • Строить наглядные схемы сети

    Модуль SDH предоставляет встроенные средства для автоматического формирования схематических изображений SDH-сети, её отдельных участков и составляющих (каналы SDH, мультиплексные секции). При совместном использованием с модулем GIS Connect появляется возможность отображать сеть SDH на географической карте местности (с привязкой к географическим координатам). Графическое представление позволяет лучше оценить техническую оснащённость сети и выделить приоритетные направления её развития.

  • Создавать и использовать шаблоны каналов

    Технология SDH описывается достаточно точными и детализированными стандартами, что позволяет широко использовать механизм шаблонов. Модуль SDH предоставляет возможность создавать шаблоны различных конфигураций каналов, которые могут использоваться пользователями при вводе информации в систему. Кроме того, модуль содержит преднастроенные шаблоны, описывающие основные типовые конфигурации.


Функциональные преимущества использования модуля SDH

Модуль SDH системы Naumen Inventory позволяет организовать учёт каналов, составляющих логический уровень сети SDH, а также обеспечивает возможность анализа загруженности её ресурсов и отслеживания производимых в них изменений и модернизаций.

Модуль SDH предоставляет специальные инструменты, упрощающие процесс учёта каналов:

  • Автоматизированный ввод учётной информации, включая интеграцию с системами управления сетями SDH;
  • Шаблоны, ускоряющие ввод информации и снижающие количество ошибок;
  • Правила формирования внутренней структуры каналов, поддерживается ведение каталога правил структурирования мультиплексных секций и STM’ов;
  • Отображение иерархических зависимостей между каналами (отслеживание наложения и инкапсуляции сетей) с указанием занимаемых ресурсов (STM, виртуальных контейнеров и др.).

Модуль SDH предоставляет информацию для анализа текущего состояния и оценки загруженности сети и её отдельных узлов, для этого используются следующие отчёты:

  • Отчёт по авариям, формирующий список логических ресурсов сети, пострадавших в случае выхода из строя порта оборудования, целого устройства или узла сети;
  • Отчёт по кросс-коннекции узла, позволяющий определить маршрутизацию данных на устройстве и проанализировать занятость его ресурсов;
  • Отчёт по цепочкам miniSDH, описывающий маршрутизацию трафика в цепочках miniSDH;
  • Сводные отчёты об использовании ресурсов сети SDH с группировкой по типам каналов, интерфейсам, состояниям и т. д.

Структура данных модуля SDH легко трансформируется и углубляется, подстраиваясь под нужды учёта ресурсов сетей любых конфигураций.

Бизнес-преимущества использования модуля SDH

Снижение затрат на эксплуатацию сети и повышение её эффективности

Учёт логических ресурсов сети SDH даёт возможность более рационально использовать ёмкость сети, снижая расходы на эксплуатацию и модернизацию сети, а также повышая надёжность и качество предоставления услуг. Специализированные функциональные возможности модуля SDH минимизируют количество возможных ошибок при настройке оборудования и прокладке каналов.

Создание единого информационного пространства для специалистов

В целях безопасности доступ к системам управления сетями SDH, как правило, серьёзно ограничен. У специалистов телекоммуникационных систем возникают трудности при определении возможности подключения новых услуг и расширения абонентской базы из-за отсутствия необходимой информации о загруженности сети и наличии подходящих свободных ресурсов.

Учёт конфигурации сети SDH в системе Naumen Inventory решает эту проблему, оперативно предоставляя необходимую информацию и обеспечивая функциональные возможности для резервирования ресурсов сети при планировании подключения новых клиентов.

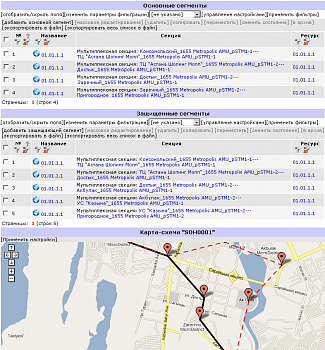

Карточка канала SDH с маршрутом его прохождения по сети.

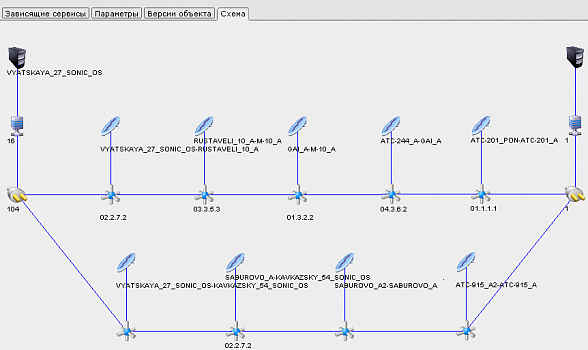

Схематическое представление канала SDH.
