Картографическое представление информации. Отображение схемы оптической сети, разварки волокон, ВОЛС, муфт

Как известно, графическое отображение информации для человека в несколько раз нагляднее текстового или табличного. Изначально учёт ресурсов телекоммуникационных сетей осуществлялся преимущественно в виде рисунков и схем, и лишь с бурным развитием сетей потребовалось хранение более детальной информации в основном в виде таблиц.

Построение графиков и диаграмм полезно при анализе показателей роста, загруженности сети, схемы и карты помогают быстрее составить представление о распределении ресурсов сети, покрытии местности, подключении кабелей, прохождении каналов.

Система Naumen Inventory предоставляет разнообразные средства для графического представления учётной информации, хранящейся в системе.

Картографическое представление информации

Система Naumen Inventory располагает средствами для интеграции с системами, предоставляющими картографические сервисы. Возможна интеграция с любым картографическим приложением, которое имеет программный интерфейс (API), позволяющий передавать необходимые данные между системами. По умолчанию в системе установлена интеграция с бесплатным картографическим сервисом Google Maps.

Для отображения учётных объектов на карте используется функциональность модуля ГИС Connect. Этот модуль обеспечивает:

• Отображение на карте (т. е. с привязкой к местности) любых объектов, например:
  • точечных объектов (узлов доступа, телефонных колодцев, устройств),
  • объектов линейно-кабельного учёта (каналов, кабелей, оптических волокон),
  • множеств объектов (узлов связи, телефонных колодцев, сетей SDH);

  Любые учётные объекты системы Naumen Inventory могут быть отображены на географической карте, как вместе, так и по отдельности. Отображение множества объектов полезно для анализа масштабных сущностей, таких как сеть SDH или оптоволоконная сеть. В то же время возможность отображения отдельных объектов (например, канала или узла связи) позволяет более детально рассмотреть их внутреннюю структуру.


• Формирование интерактивных схем каналов и сервисов с привязкой к местности.

  Все карты в системе Naumen Inventory являются интерактивными, для просмотра более детальной информации о любом объекте, отображаемом на карте, достаточно щёлкнуть по его изображению на карте. Таким образом обеспечивается удобная навигация по системе.


• Удобное размещение создаваемых объектов на карте.

  Учётные объекты системы Naumen Inventory могут наноситься на карту местности или перемещаться из одного места в другое с помощью одного движения мыши, достаточно указать на карте необходимую точку или передвинуть курсор. Для указания более точного местоположения объекта предусмотрена возможность явного задания географических координат.

Модуль ГИС Connect имеет плагинную структуру. Плагин является формализованным описанием того, как должна выглядеть карта объекта, и определяет правила отображения тех или иных объектов на карте. Такой подход значительно упрощает разработку новых картографических представлений, так как не требует вмешательства в основной код приложения.

Кроме того, возможности модуля Inventory Core позволяют удобно располагать графические представления на карточках объектов, а значит нужная и наглядная информация всегда будет под рукой.

Схемы ресурсов

Система Naumen Inventory предоставляет возможности для формирования схематических представлений различных объектов, таких как физические ресурсы сети (оборудование), логические каналы, волоконно-кабельная сеть и т.д. Для формирования схем используется плагинный механизм: порядок формирования каждого вида схем описывается на формальном языке в виде отдельного плагина.

Схематические изображения оборудования и его внутренней структуры (расположение модулей, подключение кабелей к портам и т. д.) позволяют быстро проанализировать наличие свободных ресурсов, схему подключения и прочее. Система Naumen Inventory предоставляет возможности для формирования подобных схем.

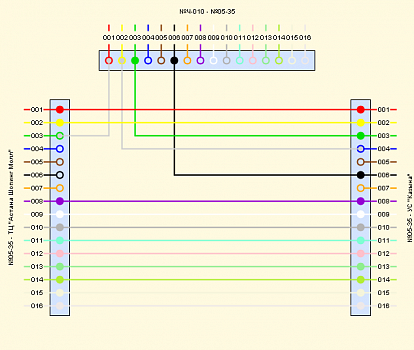

В частности, при анализе волоконно-оптических сетей часто приходится иметь дело с построением трассы волокон для формирования какого-либо канала. Для соединения и ветвления кабелей в сетях используются муфты, позволяющие сваривать отдельные волокна кабелей, обеспечивая тем самым необходимые соединения. Зачастую схемы разварки муфт получаются достаточно сложными, и для их наглядного анализа требуется графическое предоставление. Система Naumen Inventory позволяет автоматически строить схемы разварки муфт, основываясь на учётных данных о соединениях волокон кабелей.

При анализе свободных и занятых ресурсов сети (участка сети), а также при возникновении аварий и неполадок с какими-либо каналами, для быстрого получения информации требуется иметь перед глазами наглядную графическую схему канала. Это особенно актуального для сложных каналов, например каналов технологий SDH, Ethernet over SDH и т. п.

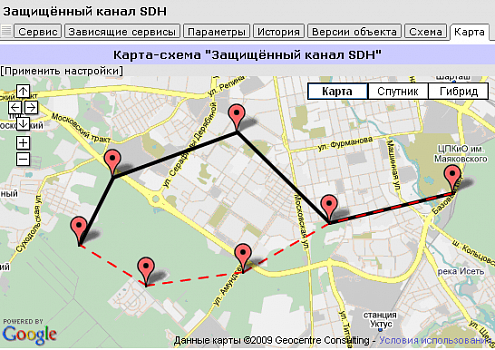

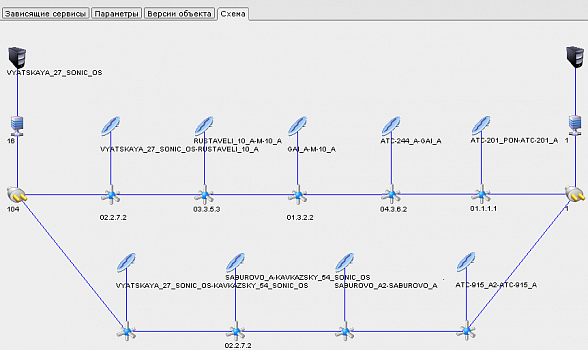

Система Naumen Inventory позволяет автоматически строить схемы различных каналов, основываясь на учётных данных об их маршруте и параметрах:
