Cable Management – система учета
волоконно-оптических линий связи (ВОЛС)

Наряду с оборудованием, обеспечивающим обработку, передачу и маршрутизацию данных, в основе любой телекоммуникационной сети лежит структура волоконно-оптических линий связи (ВОЛС), соединяющих сетевые устройства. Без детального учёта информации о ВОЛС затрудняется прокладка новых линий связи, а также организация новых и поддержка существующих услуг, поскольку характеристики кабельной сети определяют реальную ёмкость сети (т. е. максимальную скорость передаваемых данных).

Задачи учёта физических ресурсов волоконно-кабельной сети в системе Naumen Inventory решает модуль Cable Management. Модуль представляет собой комплекс программных средств, позволяющих моделировать физическую топологию ВОЛС, а также расположенное в сети пассивное сетевое оборудование (кроссы, муфты, патч-панели и т.д.)

Модуль Cable Management позволяет:

• При работе с телефонными колодцами:
  • учитывать географическое расположение колодцев;
  • учитывать оборудование, расположенное в колодцах;
  • строить графическую схему расположения колодцев с использованием средств модуля ГИС Connect;


• При работе с волоконно-оптическими линиями связи:
  • учитывать путь прохождения кабеля между телефонными колодцами, а также длину кабеля;
  • отслеживать связь ВОЛС и каналов (мультиплексных секций);
  • учитывать ёмкость кабелей и ВОЛС с помощью моделирования жил (волокон);

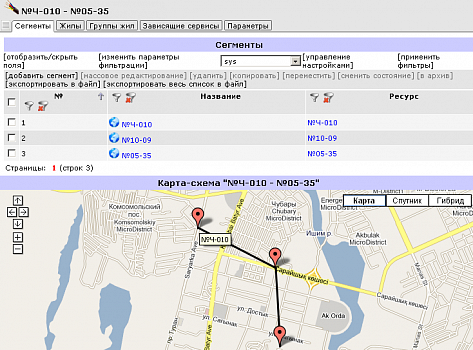

  • строить графическое представление кабельной сети с использованием средств модуля ГИС Connect;


• При работе с пассивным оборудованием:
  • учитывать ёмкость оборудования и отслеживать свободные и занятые ресурсы;
  • вести учёт многомодульных муфт и многоплинтовых кроссов;
  • вести учёт стыков пассивного и активного оборудования.

Функциональные преимущества использования модуля Cable Management

Модуль Cable Management системы Naumen Inventory позволяет организовать учёт оборудования, составляющего нижний уровень телекоммуникационной сети – уровень линейно-кабельной структуры. Модуль предоставляет возможность анализа загруженности ресурсов оборудования и ВОЛС, а также отслеживания полного цикла их перемещений между различными узлами сети. Модуль предлагает специальные инструменты, позволяющие упростить процесс учёта линейно-кабельной сети, такие как:

• Применение механизма шаблонов для ускорения ввода информации;
• Использование правил формирования внутренней структуры устройств и кабелей;

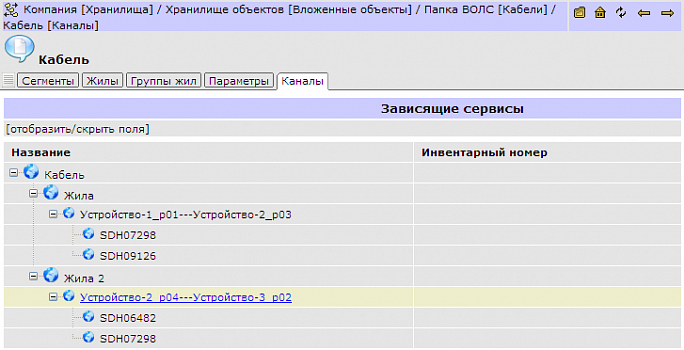

• Просмотр каналов, проходящих через кабели, в виде иерархии с указанием занимаемых жил.

Кроме этого, средствами модуля Cable Management формируются сводные отчёты, позволяющие проанализировать техническую оснащённость и загруженность сети в целом, а также проследить динамику её роста.

Отчёты позволяют получить информацию, необходимую при определении технической возможности подключения новых клиентов и услуг:

• Количество (или долю в процентах) используемых жил (волокон) кабелей;
• Количество (или долю в процентах) свободных и занятых пар на кроссах и муфтах.

Отчёты позволяют получить информацию, необходимую для заблаговременного планирования модернизации и установки оборудования в сети, а также прокладки новых кабелей:

• Динамику использования жил (волокон);
• Динамику использования пар на кроссах и муфтах.

Структура данных модуля Cable Management легко трансформируется и подстраивается под нужды учёта ресурсов сетей любых размеров и топологий.

Бизнес-преимущества использования модуля Cable Management

• Сеть как на ладони
  Учёт информации о физических ресурсах телекоммуникационной сети является базовой задачей, без решения которой невозможно себе представить технический учёт, как таковой. Модуль Cable Management позволяет не только полноценно решить задачи учёта ресурсов ВОЛС и автоматизировать соответствующие функциональные процессы, но и представляет информацию в удобном для восприятия виде, максимально приближенном к физической топологии сети.


• Целенаправленное развитие сети
  Учёт информации о сетевом оборудовании позволяет в любой момент получить информацию о техническом оснащении сети и её отдельных узлов, а также сформировать отчёты о загруженности или, наоборот, необоснованном простое её ресурсов.
  На основании этой информации можно заранее планировать закупку, установку и модернизацию оборудования, поддерживая возможность подключения новых клиентов и обеспечивая высокое качество предоставляемых услуг.


• Расширение функциональности системы
  Модуль Cable Management является одним из основных модулей системы Naumen Inventory и предназначен для тесного взаимодействия с другими её модулями. Это взаимодействие позволяет ещё более полно использовать весь потенциал Cable Management: например, для модулей SDH, IP MPLS, PDH/ISDN информация о ресурсах волоконно-оптической сети является основополагающей при настройке логических магистральных каналов и последних миль, а модуль ГИС Connect в связке с модулем Cable Management позволяет строить графические представления сети в виде карт и схем.
